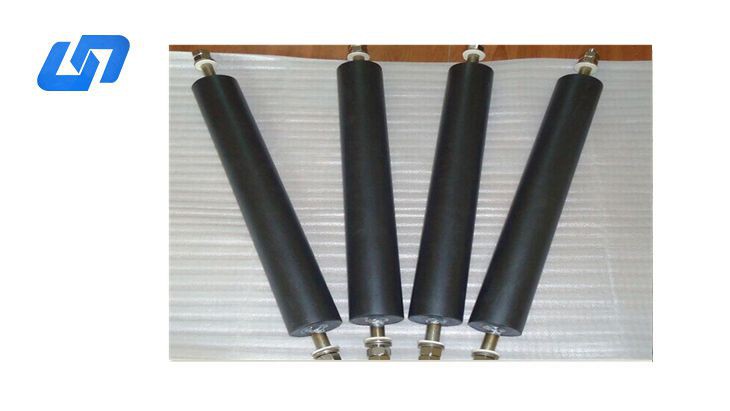

أنود أنبوبي من التيتانيوم للتحليل الكهربائي الدوامي
1. الكاثود يعتمد أنبوب التيتانيوم Gr1 219 * 3 * 1550 مم.
2. يستخدم الأنود 57*3*1500 مم
3. الجزء الموصل يستخدم قضيبًا مركبًا من التيتانيوم والنحاس
4. الطلاء عبارة عن أكسيد الإيريديوم المغطى بالتيتانيوم.
5. كثافة التيار في الكاثود هي 500-600 أمبير/م2، وفي الأنود بين 1400-1700.
مقدمة المنتج
تقنية الأنود الكهربائي الدوامي
في تطبيق تقنية التحليل الكهربائي الدوامي، فهي الجهاز الرئيسي. تكتمل تقنية التحليل الكهربائي الدوامي من خلال مجموعة كاملة من أنظمة الأجهزة، بما في ذلك الخلايا الكهربائية، وأنظمة توزيع المحلول، وأنظمة الطاقة وأنظمة التحكم، وأنظمة التوزيع الهندسية. من بينها، أنود أنبوبي من التيتانيوم للتحليل الكهربائي الدوامي هو الجهاز الرئيسي. يستخدم كل جهاز تحليل كهربائي دوامي الفولاذ المقاوم للصدأ (التيتانيوم) كأسطوانة كاثود. كلوحة بداية للكاثود، يتم وضعها في الأسطوانة وربطها بشكل وثيق بالجدار الداخلي. تبلغ مساحة التوصيل للكاثود 0.5 م 2 أو 1 م 2. وفقًا لتركيز أيونات المعدن في المحلول، حدد ظروف التحكم في العملية المناسبة، يمكن للكاثود ترسيب ألواح معدنية أو مسحوق معدني، وأنود التحليل الكهربائي الدوامي هو أنود مطلي بالتيتانيوم.
مواصفات الأنود الكهربائي الدوامي
لا. | حجم الأنود | حجم الكاثود |
1 | 57*3*1500 مم | 219*3*1550 مم |
2 | 76*3*1500 مم | 219*3*1550 مم |
3 | 95*3*1500 مم | 219*3*1550 مم |
4 | 108*3*1500 مم | 219*3*1550 مم |
التحليل الكهربائي الدوامي
1. يعتمد كاثود التحليل الكهربائي الدوامي على أنبوب التيتانيوم Gr1، وحجمه 219*3*1550 مم.
2. لوحة القطب الأصلية هي لوحة التيتانيوم النقي Gr2، بحجم 0.3-0.5 مم، تمت معالجتها في أسطوانة 219 مم، ثم وضعها في أسطوانة الكاثود.
3. يستخدم الأنود الكهربائي الدوامي 57*3*1500 مم، ويتم استخدام قضيب مركب من التيتانيوم والنحاس كجزء موصل.
4. يتم وضع الأنود الأنبوبي المصنوع من التيتانيوم للتحليل الكهربائي الدوامي في منتصف الكاثود النحاسي من خلال قضبان التموضع العلوية والسفلية لضمان تباعد متساوٍ بين الأقطاب الكهربائية. الطلاء عبارة عن أكسيد الإيريديوم المغطى بالتيتانيوم.
5. يتم دفع الإلكتروليت إلى أنبوب الكاثود بسرعة عالية من الأسفل إلى الأعلى بواسطة مضخة التسريب لإجراء ترسيب معدني للتيار الدوامي.
6. كثافة التيار للكاثود الكهربائي الدوامي المستخدم بشكل شائع هي 500-600A/m2، وكثافة التيار للأنود الكهربائي الدوامي تتراوح بين 1400-1700.
7. الأغطية البلاستيكية العلوية والسفلية لهذا الجهاز مصنوعة من بلاستيك ABS، والغطاء العلوي يحتوي على منافذ عادم.
8. الجزء الموصل يقع في الجزء السفلي. يعتمد الجهاز على مجموعات. عادةً، يتم استخدام مجموعة من 10-24 فرعًا على التوالي. يبلغ جهد الخزان الواحد حوالي 1.5 فولت.
الوسم : أنود أنبوبي من التيتانيوم للتحليل الكهربائي الدوامي، أنود كهربائي دوامي
